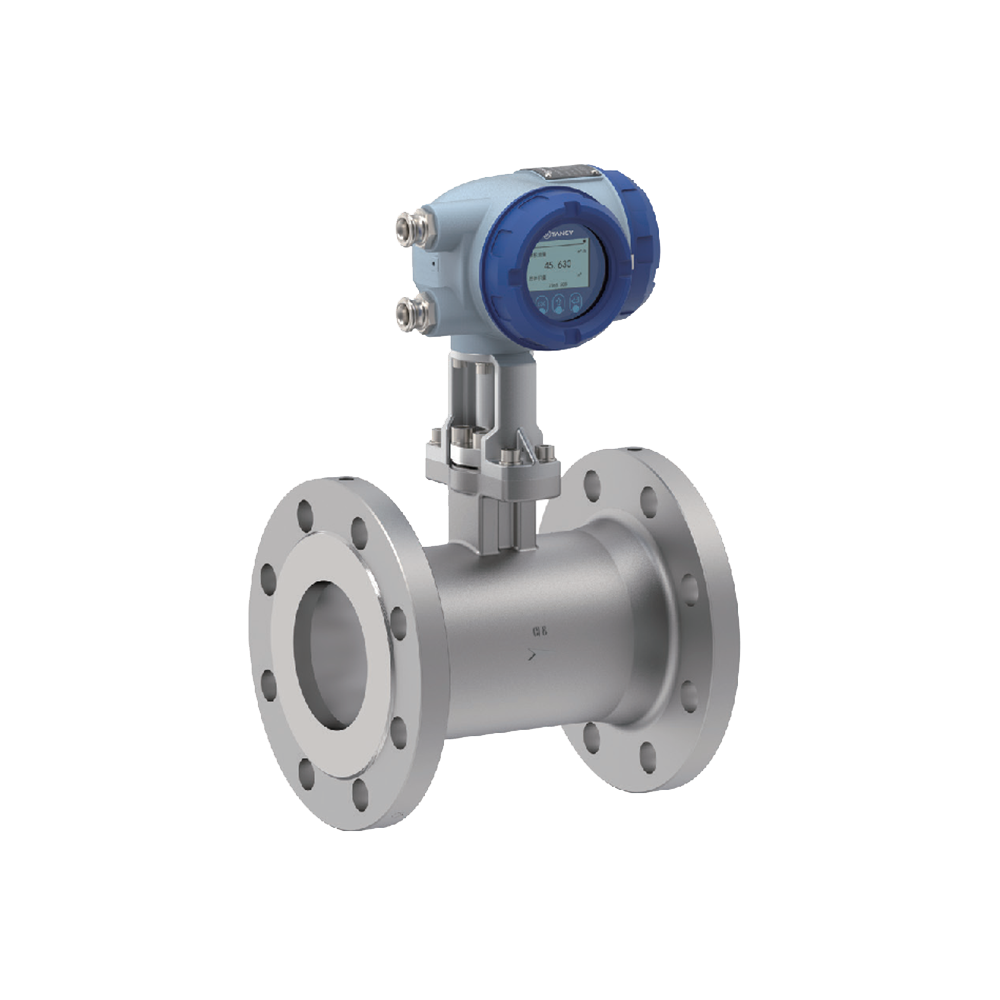

TVF Series Vortex Flowmeter

TVF Series Vortex Flowmeter

TVF Series flowmeter is a vortex flowmeter. The vortex flowmeter measures flowrate according to the classic Karman vortex principle and has become a commonly used flowmeter in various applications. With a dedicated sensor design and the suitable Reynolds range, vortex flowmeters show a stable and accurate performance regardless of fluid density and viscosity. Vortex flowmeters are mostly used for gas, liquid, and steam measurements in process industries such as Chemical, Oil & Gas, Metal, Food & Beverage, Life Sciences, and Power & Energy.

Features

  • No Moving Parts Long-Term Stability
  • Various Fluid Measurement Liquid / Gas / Steam
  • Fully Casted Meter Body Excellent Reliability
  • Advanced Signal Processing and Filtering Technology Perfect EMC Compatibility
  • Intelligent Diagnositic Functions Sensor Failure / Limit Alarm, etc.

Applications

  • Chemical and O&G: Industrial Gas / Steam
  • Power & Energy: Cooling Water / Steam
  • Metal, Minerals & Mining: Compressed Air / Cooling Water
  • Tobacco: Cycling Water / Steam

Specifications

Item Performance
Nominal Diameter DN (mm) 15 / 25 / 50 / 80 / 100 / 150 / 200 / 250 / 300
Maximum Pressure 11 MPa
Medium Liquid / Gas / Steam
Process Temperature -200℃ ~ +400℃
Flow Accuracy ±1.0% o.r. / ±1.5% o.r. / ±2.0% o.r.
Repeatability ≤ 0.33% o.r.
Turndown ≥ 10 ：1
Bluff Body 316L
Sensor 316L
Sensor Housing CF8 / CF3M
Vibration Resistance ≥1g
Power Supply 24V DC / 3.6V Battery Power
  Option 1: Modbus RS485 + Frequency / Pulse
Output Option 2: 4~20mA HART + Frequency / Pulse
  Option 3: Modbus RS485 + 4~20mA + Frequency / Pulse + GPRS
Diagnosis Limit Alarm
Transmitter Compact / Remote Version
Protection Degree IP66 / IP67
Ex Approval Ex db IIC T6 Gb / Ex ia IIC T4 Ga
Ambient Temperature -40℃ ~ +60℃ (LCD Display Guaranteed to Operate Above -20 °C)
Relative Humidity 5% ~ 95% RH
